По завершению создания векторных данных можно выполнить проверку отношений объектов друг к другу в слое или нескольких слоях.
Для запуска модуля проверки топологии необходимо зайти во вкладку панели инструментов «Отчеты» и нажать на кнопку «Топологический анализ», после чего появится окно мастера топологического анализа.
Для запуска модуля проверки топологии необходимо зайти во вкладку панели инструментов «Отчеты» и нажать на кнопку «Топологический анализ», после чего появится окно мастера топологического анализа.
В окне «Мастер топологического анализа» сначала нужно выбрать слой(и), для которого будет проходить проверка топологии.

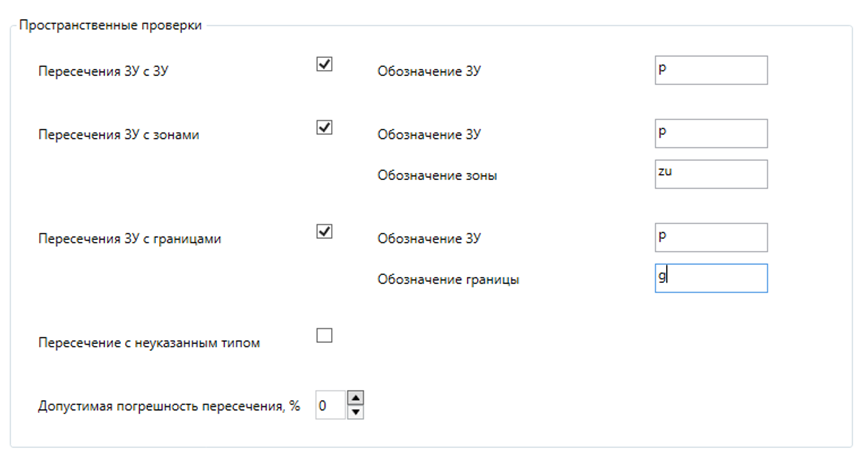

В «ИНСОТ» доступны следующие варианты проверок: «Пересечения ЗУ с ЗУ», «Пересечение ЗУ с зонами», «Пересечение ЗУ с границами», «Пересечение с неуказанным типом», «Самопересечения», «Несовпадение площади», «Близкорасположенные точки». Для выполнения первых трех вариантов проверок в векторных слоях необходимо наличие семантического поля «TypeObj» с внесенными в него тэгами, обозначающими тип объекта, например ЗУ (земельный участок), обозначенный буквой(-ами) «p».
Проверки «Пересечения с неуказанным типом» и «Самопересечения» выполняются вне зависимости от семантики объектов.
Проверка «Несовпадение площади» выполняется путем сопоставления значения существующего поля семантики с именем «Area» и фактической площадью векторного объекта. Допустимая погрешность сопоставляемых площадей в процентах задается в поле «Допустимая погрешность площади».
Проверка «Близкорасположенные точки» выполняется путем расчета расстояния между точками/вершинами векторных объектов. Минимальное расстояние между точками/вершинами задается в сантиметрах.
Настройки топологического анализа можно сохранить и загрузить в окне «Мастер топологического анализа».
Проверка «Несовпадение площади» выполняется путем сопоставления значения существующего поля семантики с именем «Area» и фактической площадью векторного объекта. Допустимая погрешность сопоставляемых площадей в процентах задается в поле «Допустимая погрешность площади».
Проверка «Близкорасположенные точки» выполняется путем расчета расстояния между точками/вершинами векторных объектов. Минимальное расстояние между точками/вершинами задается в сантиметрах.
Настройки топологического анализа можно сохранить и загрузить в окне «Мастер топологического анализа».
Проверку топологии можно произвести для одного объекта. Для этого необходимо выбрать объект инструментом «Выделить» и вызвать контекстное меню сочетанием клавиш CTRL+Пробел. Затем в контекстном меню надо выбрать команду «Проверка топологии», после чего в окне проверки топологии выставить необходимые настройки.
